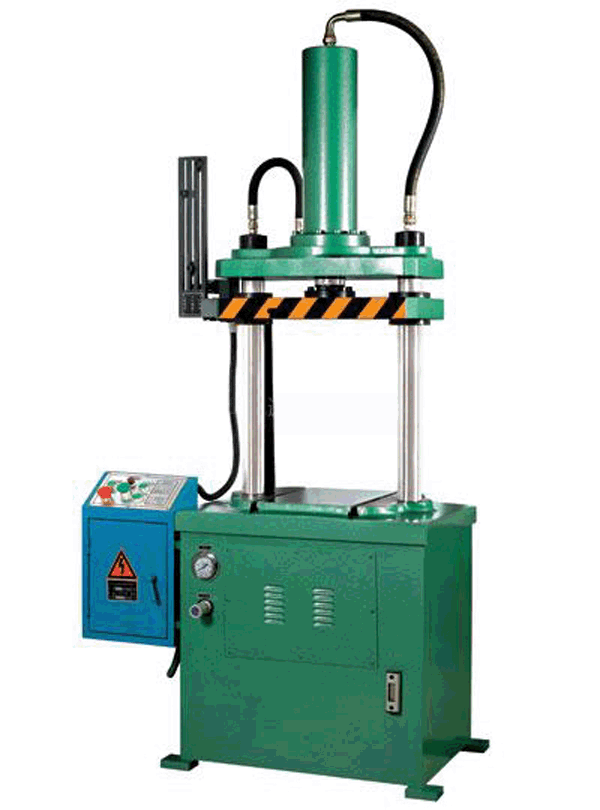

設備工作原理
雙柱壓裝機是油泵把液壓油輸送到集成閥塊，通過換向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動.液壓機是利用液體來傳遞壓力的設備。液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構通常采用油泵作為動力機構，一般為積式油泵。為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓(油壓小于2.5MP)用齒輪泵;中壓(油壓小于6.3MP)用葉片泵;高壓(油壓小于32.0MP)用柱塞泵。
設備特點
雙柱壓裝機具有獨立的動力機構和電氣系統，采用按鈕集中控制，可實現調整、手動及半自動三種工作方式。
雙柱壓裝機的工作壓力、壓制速度，空載快下行和減速的行程和范圍，均可根據工藝需要進行調整，并能完成頂出工藝，可帶頂出工藝、拉伸工藝三種工藝方式，每種工藝又為定壓，定程兩種工藝動作供選擇，定壓成型工藝在壓制后具有頂出延時及自動回程。
設備適用范圍
雙柱壓裝機廣泛用于電子、家電、印刷、包裝、塑料、家具、汽車及摩配等行業
1:金屬成型、薄板拉伸以及橫壓、彎壓、翻透、校正等工藝.
2:各種可塑性材料的壓力加工和成形，如不銹鋼板鋼板的擠壓、彎曲、拉伸及金屬零件的冷壓成形，同時亦可用于粉末制品、砂輪、膠木、樹脂熱固性制品的壓制。
3:電機壓裝，軸承壓裝，液壓壓裝機，鉚接設備，液壓整形. 廣泛適用于各種材料的沖孔,壓印,整形,鉚接.彎曲,剪切,拉伸,各種小型零部件的壓裝、裝配.是一種多用途壓床。
設計特點
雙柱壓裝機以液體作為介質來傳遞能量，控制靈活，易實現自動化，運行速度勻速平穩，與氣壓設備相比，速度和壓力可調可控，出力調節范圍大，獨立性強，性能更穩定，能大大提高產的壓裝質量。
1.采用整體焊接的堅固開式結構,可使機身保持足夠的的鋼性,同時擁有方便的操作空間，活動板的垂直精度由精密導套控制，精度高，剛性好，抗壓強度高，
2.安全設計周全，半自動控制，雙手操作，設有緊急按鈕(光電保護裝置需另加裝)及上下寸動調模按鈕。
3.工作臺面配模具安裝螺孔或T型槽，提高生產效率。
4.壓力、行程、速度、保壓時間、閉合高度均可按需求調整，方便操作;
5.油壓回路設計簡便，馬力需求小，維護保養容易;
6.液壓系統裝置內置機架內,外觀整潔,輕巧,穩重.
7.出力3T-400T可供用戶選擇，工作臺面和工作行程都可按客戶需求非標訂制。可另增加發熱模具及智能溫控儀，適用于熱壓成型、烙印、壓凸等工藝
設備技術參數：
|
工作能力 |
主機工作行程 |
工作臺有效尺寸 |
|
5T |
100 |
220×180×200 |
|
10T |
125 |
220×180×200 |
|
20T |
150 |
250×200×250 |
|
30T |
200 |
300×220×300 |
|
50T |
250 |
400×300×300 |
|
60T |
300 |
450×350×350 |
| 注：參數僅供參考，具體要求可根據用戶 | ||
設備安全操作
1、雙軸壓裝機操作者必須經過培訓，掌握設備性能和操作技術后，才能獨立作業。
2、作業前，應先清理模具上的各種雜物，擦凈液壓機桿上任何污物。
3、壓裝機安裝模具必須在斷電情況下進行，禁止碰撞啟動按鈕、手柄和用腳踏在腳踏開關上。
4、裝好上下模具對中，調整好模具間隙，不允許單邊偏離中心，確認固定好后模具再試壓。
5、壓裝機工作前首先啟動設備空轉5分鐘，同時檢查油箱油位是否足夠、油泵聲響是否正常、液壓單元及管道、接頭、活塞是否有泄露現象。
6、開動設備試壓，檢查壓力是否達到工作壓力，設備動作是否正常可靠，有無泄露現象。
7、調整工作壓力，但不應超過設備額定壓力的90%，試壓一件工件，檢驗合格后再生產。
8、對于不同的液壓機型材及工件，壓裝、校正時，應隨時調整壓機的工作壓力和施壓、保壓次數與時間，并保證不損壞模具和工件。
9、機體壓板上下滑動時，嚴禁將手和頭部伸進壓板、模具工作部位。
10、嚴禁在施壓同時，對工作進行敲擊、拉伸、焊割、壓彎、扭曲等作業。
11、壓裝機周邊不得抽煙、焊割、動火，不得存放易燃、易爆物品。做好防火措施。
12、壓裝機工作完畢，應切斷電源、將壓機液壓桿擦試干凈，加好潤滑油，將模具、工件清理干凈，擺放整齊。
